BT-PN

Produkt anfragen

BT-PN

BT-PN
Produkt anfragen

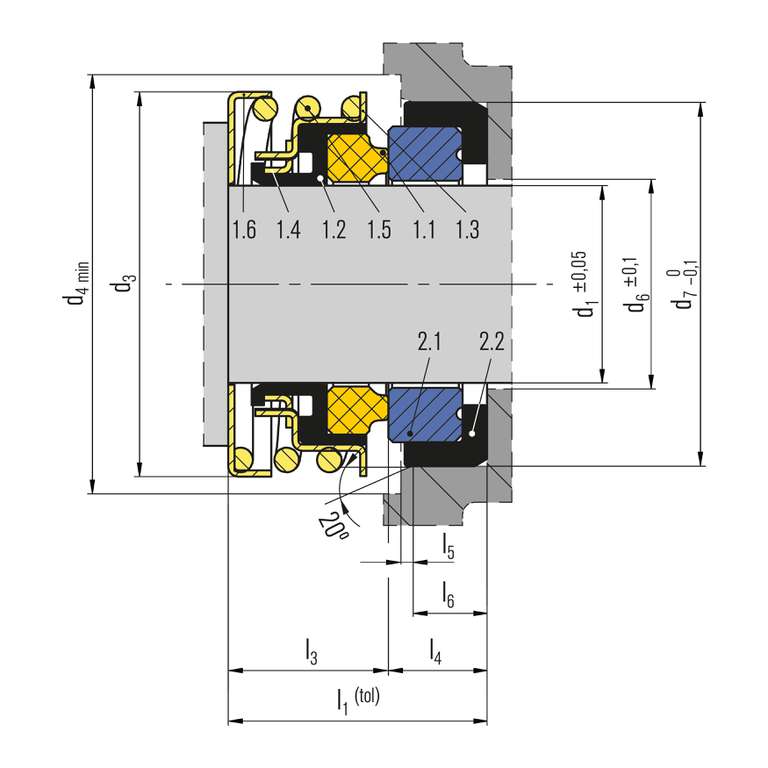

Pos. Benennung
1.1 Gleitring
2.1 Stationärer Gegenring
1.2 Balg
1.3 Winkelring
1.4 Mitnehmer
1.5 Feder
1.6 Federteller
2.2 Winkelmanschette

BT-PN

Merkmale

  • Einzel- und Doppeldichtung
  • Für glatte Wellen
  • Elastomerbalg rotierend
  • Nicht entlastet
  • Drehrichtungsunabhängig

Vorteile

  • Balg und Feder frei von Torsionsbelastung
  • Universell einsetzbar
  • Großseriendichtung
  • Individuelle Anpassung an das Pumpen-Design möglich
  • Einbaulänge kundenspezifisch anpassbar

Einsatzbereich

Wellendurchmesser:
d1* = 8 … 40 mm (0,31" … 1,57")
Druck: p1* = 12 bar (174 PSI),
Vakuum … 0,5 bar (7,45 PSI)
Temperatur:
t* = -20 °C … +120 °C (-4 °F … +248 °F)
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)

Einsatzgrenzen abhängig vom p・vg Faktor

* Abhängig von Medium, Größe und Werkstoffen

Werkstoffe

Gleitring:
Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B),Kohlegrafit massiv (B3), Siliziumkarbid (Q1, Q6)
Gegenring:
Al-Oxid (V, V1), Siliziumkarbid (Q1, Q6, Q7)
Elastomere:
NBR (P), EPDM (E), FKM (V)
Metallische Teile: CrNi-Stahl 1.4301 (F), CrNiMo-Stahl 1.4401 (G)

Standards und Freigaben

  • Verschiedene Materialzulassungen wie WRAS, UBA, ACS, NSF, FDA verfügbar (abhängig von Typ und Materialkombination). Bitte anfragen!


Produktvarianten

BT-PNL
Positionene und Bezeichnungen wie bei BT-PN aber mit kleinerem Außendurchmesser (d3).
Pos. Benennung
1.1 Gleitring
2.1 Stationärer Gegenring
1.2 Balg
1.3 Winkelring
1.4 Mitnehmer
1.5 Feder
1.6 Federteller
2.2 Winkelmanschette

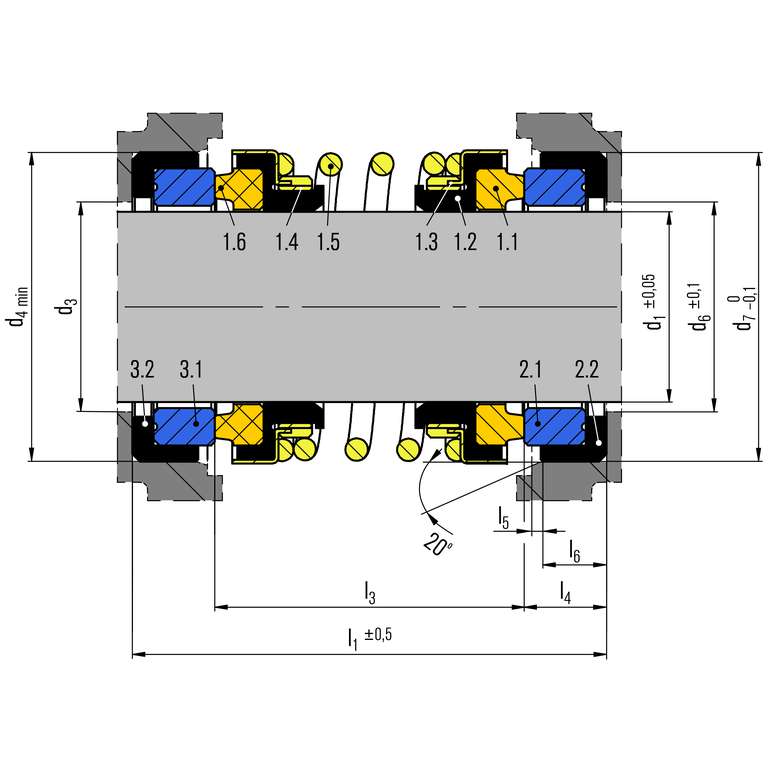

BT-PN oder BT-PNL als Doppeldichtung
Positionene und Bezeichnungen wie bei BT-PN. Doppeldichtung in Back-to-Back-Anordung basierend auf BT-PN oder BT-PNL.
Die Dichtung vereint damit die Vorteile der BT-PN bzw. BT-PNL Dichtung mit denen einer Doppeldichtung.
Kunudenspezifische Abmessungen und Längen sind auf Anfragfe möglich.
Bei dieser Konfiguration muss der Betrbiebsdruck (Produktseitig) auf max. 2bar (29 PSI)begrenzt werden.
Spezifische Anwendungen und Betriebsgrenzen bitte anfragen.
Pos. Benennung
1.1, 1.6 Gleitring
2.1, 3.1 Stationärer Gegenring
1.2 Balg
1.3 Winkelring
1.4 Mitnehmer
1.5 Feder
2.2, 3.2 Winkelmanschette
