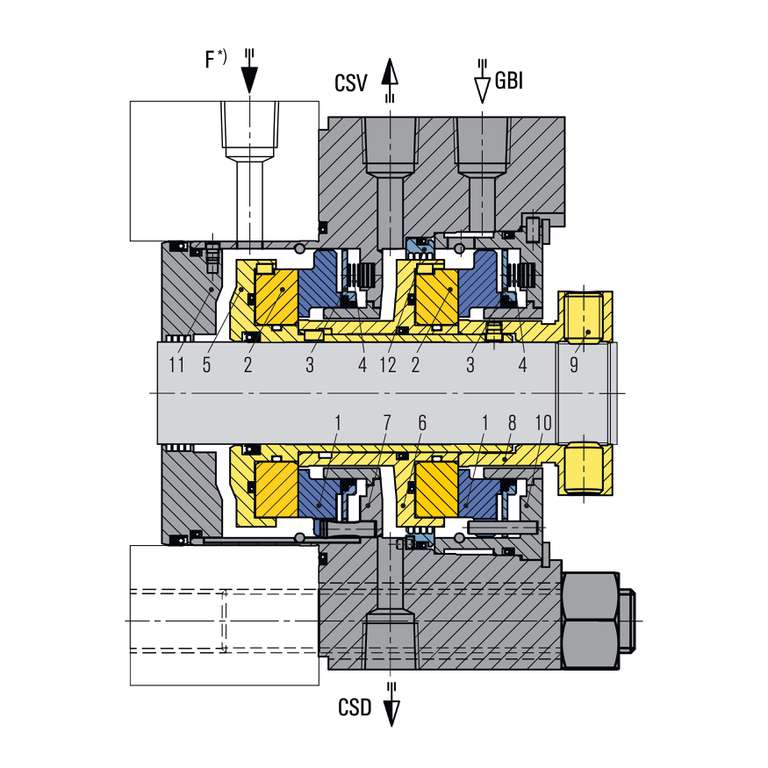

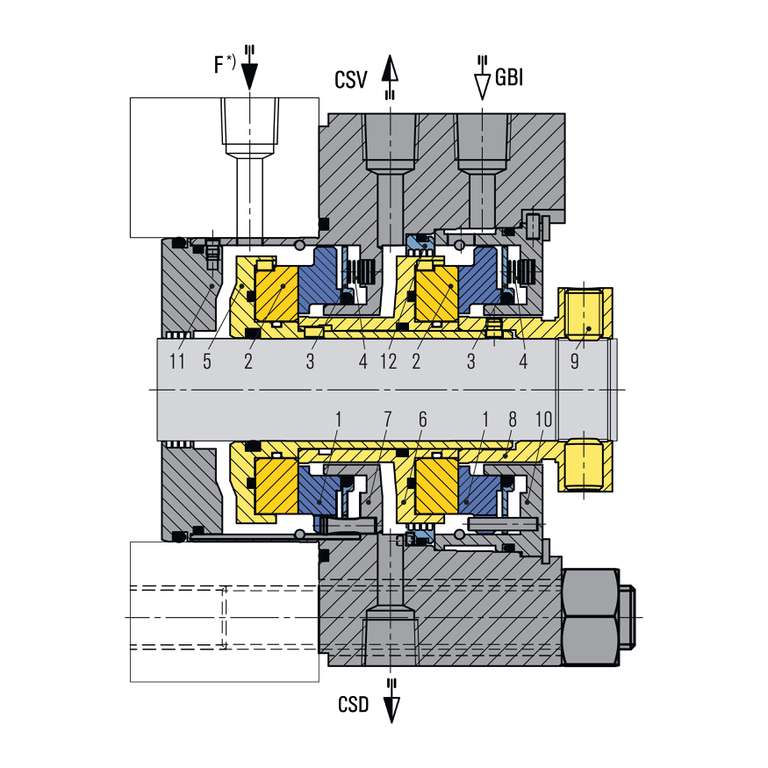

DF-DGS6 Tandemdichtung
mit Zwischenlabyrinth
mit Zwischenlabyrinth
| 1 | Gleitring |
| 2 | Gegenring |
| 3 | Druckring |
| 4 | Feder |
| 5 | Wellenhülse |
| 6 | Zwischenhülse |
| 7 | Gehäuse |
| 8 | Spannhülse |
| 9 | Feststellschraube |
| 10 | Adapter |
| 11 | Prozessseitiges Labyrinth |
| 12 | Internes Labyrinth |
| F | Spülung - optional |
| CSV | Entlüftung Containment-Dichtung |
| CSD | Ablass Containment-Dichtung |
| GBI | Vorlagegas EIN |

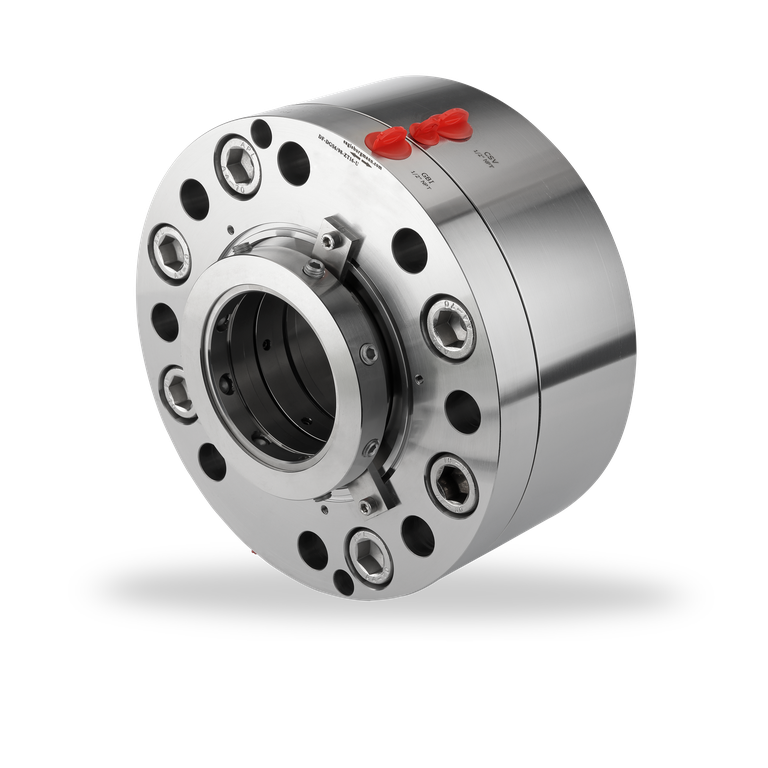

DF-(P)DGS6
Merkmale
- Gasdichtung für Multiphasen-Pumpenanwendungen
- DiamondFace®-Gleitflächentechnologie
- Ideal für Anwendungen mit Ethan, CO2 und ähnlichen Medien mit wenig Abstand zum Dampfdruck
- Ummantelter rotierender Ring
- Bi-direktional
- Einbaufertige Cartridge-Einheit
- Lieferbar als Einzel-, Doppel-, Tandemdichtung und Tandemdichtung mit Zwischenlabyrinth
Vorteile
- DiamondFace®-Gleitflächentechnologie für maximale Laufleistung bei mehrphasigen Prozessbedingungen (flüssig, gasförmig, überkritisch)
- Ideale Upgrade-Lösung für nasse Gleitringdichtungen mit Trockenlaufproblemen
- Einfacher Aufbau: Sperrgasheizung und Stickstoffversorgung sind nicht erforderlich
- Der steife Dichtspalt erzeugt notwendige Wärme und erfordert somit keine zusätzliche Erwärmung
- Sehr niedrige Leckage-Rate, die eine mögliche Vereisung bei CO2 vermeidet (Joule Thomson Effekt) und zudem die Emissionsrate geringhält
- Hohe Gasfilmsteifigkeit in allen Betriebsarten
- Hat sich als zuverlässige und wirtschaftliche Lösung bewährt
- Kann auf engsten Bauraum angepasst werden - Retrofits sind einfach umzusetzen
Werkstoffe
Primärdichtung: Gleit- und Gegenring aus Siliziumkarbid mit DiamondFace®-Technologie.
Sekundärdichtung: Gleit- und Gegenring aus Siliziumkarbid mit DLC-Beschichtung (optional DiamondFace®-Technologie).
Nebendichtungen: FKM, FFKM, PTFE bei DF-PDGS6. Abhängig von der Produktgaszusammensetzung sind andere Elastomere möglich.
Metallische Teile: 1.4006 (410) oder andere Edelstähle.
Sekundärdichtung: Gleit- und Gegenring aus Siliziumkarbid mit DLC-Beschichtung (optional DiamondFace®-Technologie).
Nebendichtungen: FKM, FFKM, PTFE bei DF-PDGS6. Abhängig von der Produktgaszusammensetzung sind andere Elastomere möglich.
Metallische Teile: 1.4006 (410) oder andere Edelstähle.
Standards und Freigaben
- NACE
Empfohlene Anwendungen
- NGL (Natural Gas Liquids) Prozesse
- Kohlenwasserstoffanwendungen
- Flüssige und überkritische CO2-Anwendungen
- Öl- und Gasindustrie
- Raffinerietechnik
- Petrochemische Industrie
- LNG
- CCUS
- Wasserstoff
- Energierzeugung
Hinweis
Maße auf Anfrage.
Das sichere Abdichten von CO2 ist eine besondere Herausforderung für die Dichtungstechnik. Denn bei diesen Anwendungen muss das Fluid in einer für den Dichtungstyp geeigneten Phase gehalten werden. Diese reichen bei CO2 je nach Prozessparameter von flüssig, überkritisch bis gasförmig.
EagleBurgmann hat umfangreiche Analysen, Berechnungen und Tests durchgeführt, und mit der DF-PDGS6 eine effektive und effiziente Lösung entwickelt.
In unserem White Paper „Advanced turbomachinery dry gas seal design solution for multiphase CO2 pump applications“ gehen wir näher auf die besonderen Eigenschaften von CO2 ein und deren Einfluss auf die Sicherheit und Zuverlässigkeit einer Dichtung. Sprechen Sie uns gerne dazu an oder laden Sie sich das Whitepaper direkt herunter:
Die DF-(P)DGS6 Produktbroschüre finden Sie im Download Center.
Das sichere Abdichten von CO2 ist eine besondere Herausforderung für die Dichtungstechnik. Denn bei diesen Anwendungen muss das Fluid in einer für den Dichtungstyp geeigneten Phase gehalten werden. Diese reichen bei CO2 je nach Prozessparameter von flüssig, überkritisch bis gasförmig.
EagleBurgmann hat umfangreiche Analysen, Berechnungen und Tests durchgeführt, und mit der DF-PDGS6 eine effektive und effiziente Lösung entwickelt.
In unserem White Paper „Advanced turbomachinery dry gas seal design solution for multiphase CO2 pump applications“ gehen wir näher auf die besonderen Eigenschaften von CO2 ein und deren Einfluss auf die Sicherheit und Zuverlässigkeit einer Dichtung. Sprechen Sie uns gerne dazu an oder laden Sie sich das Whitepaper direkt herunter:
Die DF-(P)DGS6 Produktbroschüre finden Sie im Download Center.
Empfohlene Dichtungsversorgung
API Plan 76
Optional - abhängig von Anwendung und Kundenanforderung:
API Plan 02
API Plan 12
API Plan 13
API Plan 32
API Plan 72
API Plan 75
Nicht empfohlen: Plan 11, Pläne mit Kühler z.B. 21, 22, 23
Optional - abhängig von Anwendung und Kundenanforderung:
API Plan 02
API Plan 12
API Plan 13
API Plan 32
API Plan 72
API Plan 75
Nicht empfohlen: Plan 11, Pläne mit Kühler z.B. 21, 22, 23
Produktvarianten
DF-PDGS6
Für Multiphasen-Pumpenanwendungen (speziell CO2) im Hochdruckbereich und mit extremen Temperaturen (s. Werte unter Einsatzbereiche). Mit U-Cups und speziellen dynamischen Dichtelementen. Nebendichtungen aus PTFE.
