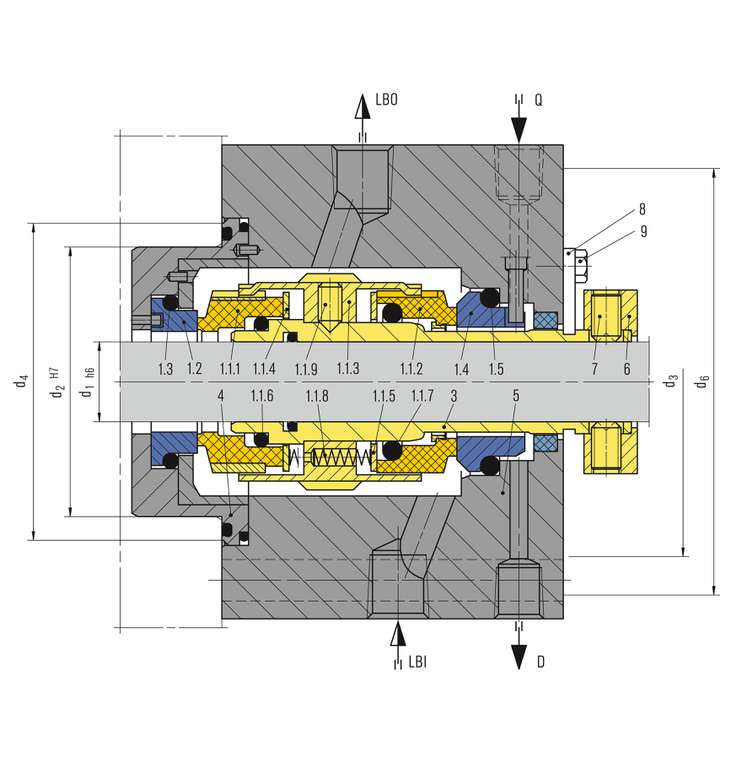

Pos. Benennung
1.1.1, 1.1.2 Gleitring
1.1.3 Mitnehmer
1.1.4, 1.1.5 Druckring
1.1.6, 1.1.7, 1.3, 1.5 O-Ring
1.1.8 Feder
1.1.9, 7 Gewindestift
1.2, 1.4 Gegenring
3 Wellenhülse
4, 5 Deckel
6 Stellring
8 Montagelehre
9 Sechskantschraube


LBO Sperrflüssigkeit AUS
Q Quench
LBI Sperrflüssigkeit EIN
D Drainage

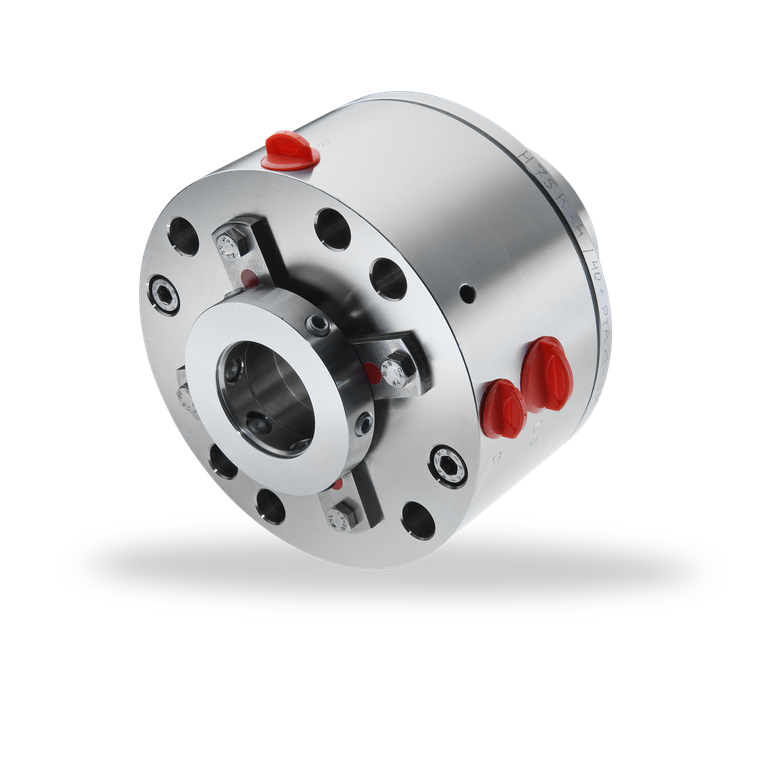

H75A4-B

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
  • Doppeldichtung in Back-to-Back-Anordnung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung rotierend
  • Integrierte Fördereinrichtung
  • Geeignet für Druckumkehr
  • Nachfolgemodell der H75VK

Vorteile

  • Universell einsetzbar in Erstausrüstung oder Umrüstung
  • Effiziente Lagerhaltung durch standardisierte Komponenten
  • Breite Auswahl an Werkstoffen
  • Großes Einsatzfeld hinsichtlich Temperatur und Druck
  • Metallische Teile auch in Spezialwerkstoffen lieferbar
  • Betriebssicher durch metallische Drehmomentübertragung der Kohle-Gleitringe

Einsatzbereich

Wellendurchmesser:
d1 = 20 … 110 mm (0,79" … 4,33")
Druck: p1 = 42 bar (609 PSI)
Temperatur:
t = -40 °C … +176 °C (-40 °F … +350 °F)*
Gleitgeschwindigkeit: vg = 23 m/s (76 ft/s)
Axialbewegung:
d ≤50 mm ±1,0 mm
d >50 mm ±1,5 mm

* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.

Werkstoffe

Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent,
weitere Werkstoffe auf Anfrage.

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 3CW-BB
  • TA-Luft-konform

Empfohlene Dichtungsversorgung

Prozessseite*:
API Plan 01
API Plan 02
API Plan 03
API Plan 11
API Plan 12
API Plan 13
API Plan 14
API Plan 21
API Plan 22
API Plan 31
API Plan 32
API Plan 41

Sperrraum:
API Plan 53A
API Plan 53B
API Plan 53C
API Plan 54

Atmosphärenseite**:
API Plan 61
API Plan 62
API Plan 65A
API Plan 65B

* Zirkulationspläne 11 ... 41: Integration in die Dichtung maßabhängig.
** Drossel auf Anfrage.
