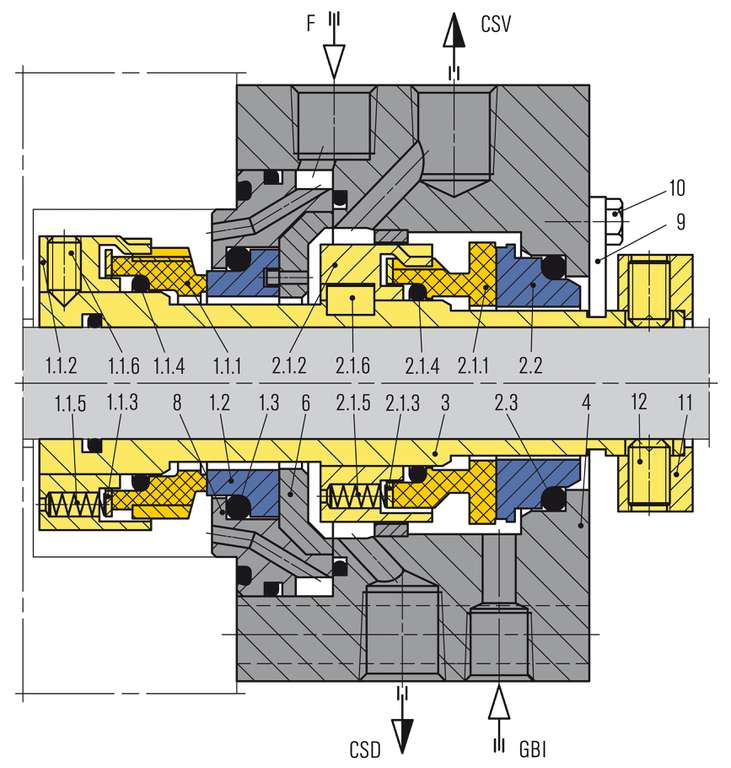

Pos. Benennung
1.1.1, 2.1.1 Gleitring
1.1.2, 2.1.2 Mitnehmer
1.1.3, 2.1.3 Druckring
1.1.4, 1.3, 2.1.4, 2.3 O-Ring
1.1.5, 2.1.5 Feder
1.1.6, 12 Gewindestift
1.2, 2.2 Gegenring
2.1.6 Passfeder
3 Wellenhülse
4 Deckel
6 Einsatz
8 Fixierring
9 Montagelehre
10 Sechskantschraube
11 Stellring


F Spülung
CSV Sicherheitsdichtung Entlüftung
CSD Sicherheitsdichtung Drainage
GBI Vorlagegas EIN

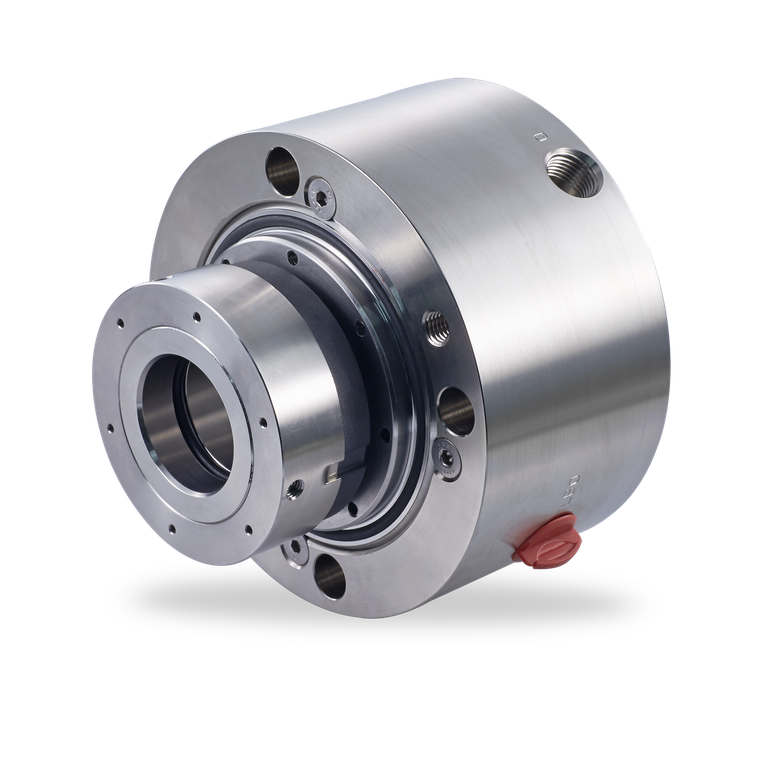

H75A4-C

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 2
  • Doppeldichtung in Face-to-Back-Anordnung
  • Berührungslos laufende Sicherheitsdichtung (Containment Seal)
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung rotierend

Vorteile

  • Kompaktes Design
  • Universell einsetzbar in Erstausrüstung oder Umrüstung
  • Effiziente Lagerhaltung durch standardisierte Komponenten
  • Breite Auswahl an Werkstoffen
  • Metallische Teile auch in Spezialwerkstoffen lieferbar
  • Betriebssicher durch metallische Drehmomentübertragung der Kohle-Gleitringe

Einsatzbereich

Wellendurchmesser:
d1 = 20 … 110 mm (0.79" … 4.33")
Druck: p1 ... 42 bar (609 PSI)
Temperatur:
t = -40 °C … +176 °C (-40 °F … +350 °F)
Gleitgeschwindigkeit: vg = 23 m/s (76 ft/s)
Axialbewegung: ±1.0 mm

Werkstoffe

Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, weitere Werkstoffe auf Anfrage.

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 2CW-CS

Ähnliche Produkte

APItex-S

  • Dichtung nach API 682 Category 1, Type A, Arrangement 1
  • Einzeldichtung
  • Entlastet
  • Cartridge-Einheit
  • Drehrichtungsunabhängig
  • Massiver Gleitring
  • Massiver Gegenring

APItex-T

  • Dichtung nach API 682 Category 1, Type A, Arrangement 2 oder 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Entlastet
  • Cartridge-Einheit
  • Drehrichtungsunabhängig
  • Massive Gleitringe
  • Massive Gegenringe

CGSH-KD

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
  • Doppeldichtung in Back-to-Back-Anordnung
  • Cartridge-Einheit
  • Drehrichtungsunabhängig (mit U-Nuten)
  • Gasgeschmiert
  • Berührungsfreier Lauf, keine Reibung
  • Gruppenbefederung rotierend
