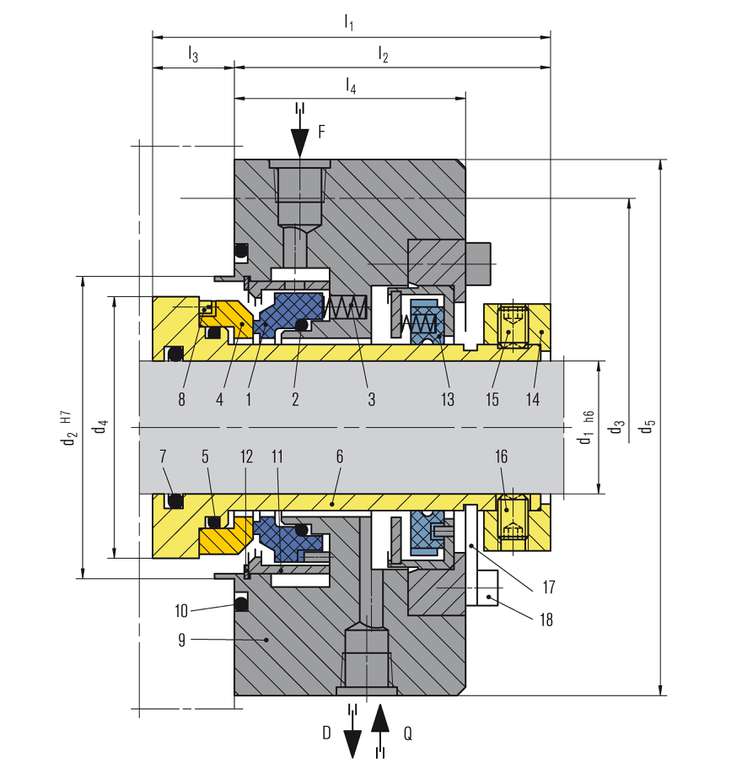

Pos. Benennung
1 Gleitring
2, 5, 7, 10 O-Ring
3 Feder
4 Gegenring
6 Wellenhülse
8 Mitnehmerschraube
9 Deckel
11 Verteilerring
12 Sicherungsring
13 Drossel
14 Mitnehmer
15, 16 Gewindestift
17 Montagelehre
18 Zylinderschraube


F Spülung
D Drainage
Q Quench

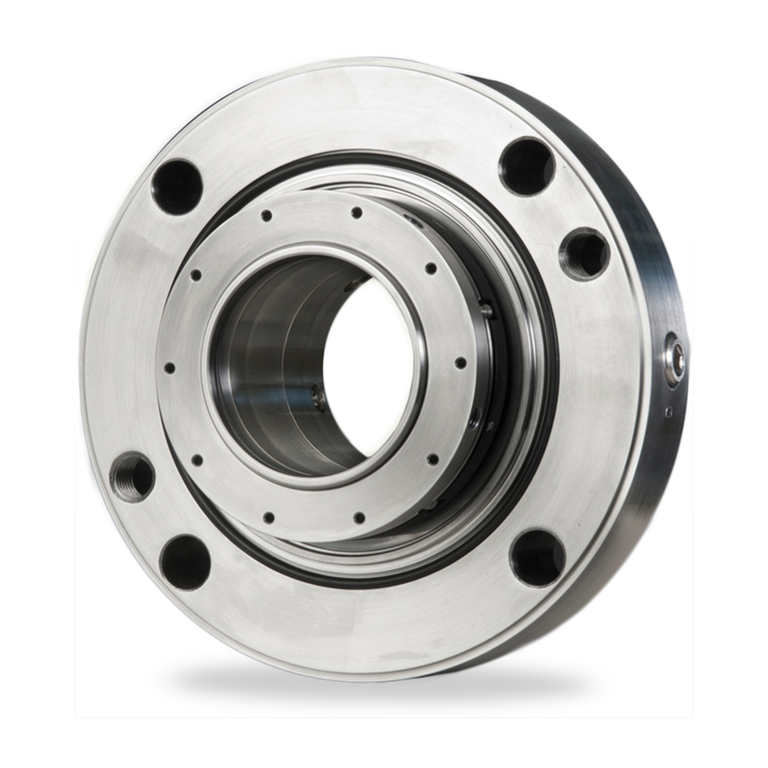

LEK777

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 1
  • Einzeldichtung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung stationär
  • Massive Gleit- und Gegenringe

Vorteile

  • Geeignet für höhere Geschwindigkeiten
  • Gutes Nachsetz- und Laufverhalten bei unrunden Wellen, Versatz und Vibrationen
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
  • Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich

Einsatzbereich

Wellendurchmesser:
d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck (produktseitig):
p = Vakuum ... 60 bar ( … 870 PSI)
Temperatur:
t = -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg = 50 m/s (164 ft/s)


* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.

Werkstoffe

Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 1CW-FL

Ähnliche Produkte

APItex-S

  • Dichtung nach API 682 Category 1, Type A, Arrangement 1
  • Einzeldichtung
  • Entlastet
  • Cartridge-Einheit
  • Drehrichtungsunabhängig
  • Massiver Gleitring
  • Massiver Gegenring

APItex-T

  • Dichtung nach API 682 Category 1, Type A, Arrangement 2 oder 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Entlastet
  • Cartridge-Einheit
  • Drehrichtungsunabhängig
  • Massive Gleitringe
  • Massive Gegenringe

CGSH-KD

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
  • Doppeldichtung in Back-to-Back-Anordnung
  • Cartridge-Einheit
  • Drehrichtungsunabhängig (mit U-Nuten)
  • Gasgeschmiert
  • Berührungsfreier Lauf, keine Reibung
  • Gruppenbefederung rotierend
