Zuverlässiger Ausgleich im Abgassystem

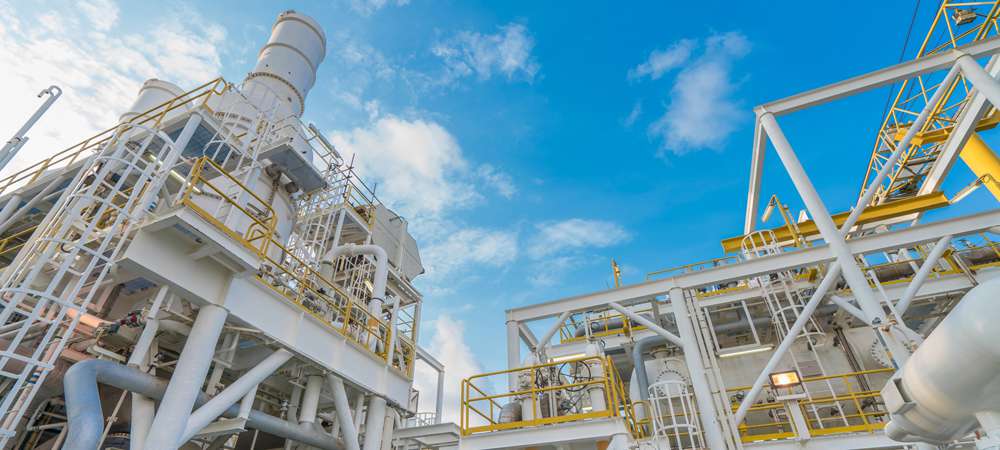

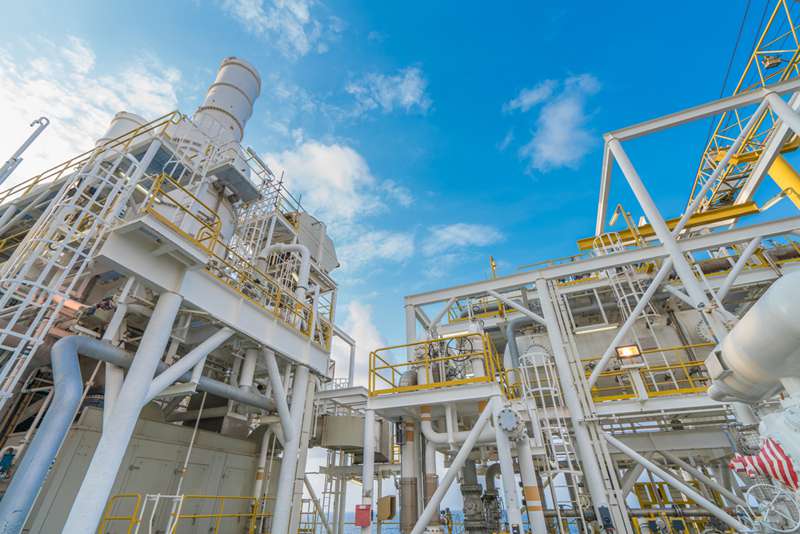

FPSO-Einheiten erzeugen Energie autark, so dass sie alle elektrischen Anlagen für den Prozess der Öl- und Gasgewinnung, die Laserausrüstungen und die Beleuchtung des gesamten Schiffs selbst versorgen können. Das ist notwendig, da sich FPSO-Einheiten (FPSO: Floating Production and Storage Offloading bzw. schwimmende Produktion, Lagerung und Verladung) hunderte Kilometer von der Küste entfernt auf hoher See befinden.

Auf einer FPSO-Einheit an der Ostküste Südamerikas wird die elektrische Energie durch Kraft-Wärme-Kopplung produziert. Dazu wird aus den Erdölbohrungen Erdgas als Energiequelle für den Antrieb eines thermoelektrischen Turbinensatzes extrahiert. Da diese Turbinen das Abgas mit sehr hohen Temperaturen abgeben, ist es sinnvoll, die Wärme mit Hilfe einer Abwärme-Rückgewinnungsanlage (WHRU) zurückzugewinnen. Das Abgas strömt dafür in einen Wärmetauscher der WHRU und erhitzt so erneut ein flüssiges Medium.

Die Tragstruktur und Abgassysteme für die WHRU müssen dabei alle Bewegungen, die zum Beispiel aufgrund von Wärmedehnungen in alle Richtungen entstehen, kompensieren. Ein Kompensator am Lufteinlass und ein Kompensator am Abgasauslass gleichen axiale und seitliche Wärmeausdehnungen der Abgaskanäle aus und vermeiden so Schäden durch die Dehnung anderer Rohre, durch Schwingungen usw.

2018 baute EagleBurgmann zwei vormontierte Kompensatoren der Serie Combine-X in zwei Energiestränge der FPSO ein. Aufgabe der Kompensatoreinheit ist, die Wärmedehnung auszugleichen, den Lufteinlass sowie den Abgasauslass abzudichten und die Gastemperatur im Kanal aufrechtzuerhalten. Das erhöht die Effizienz des Prozesses und beseitigt Risiken.

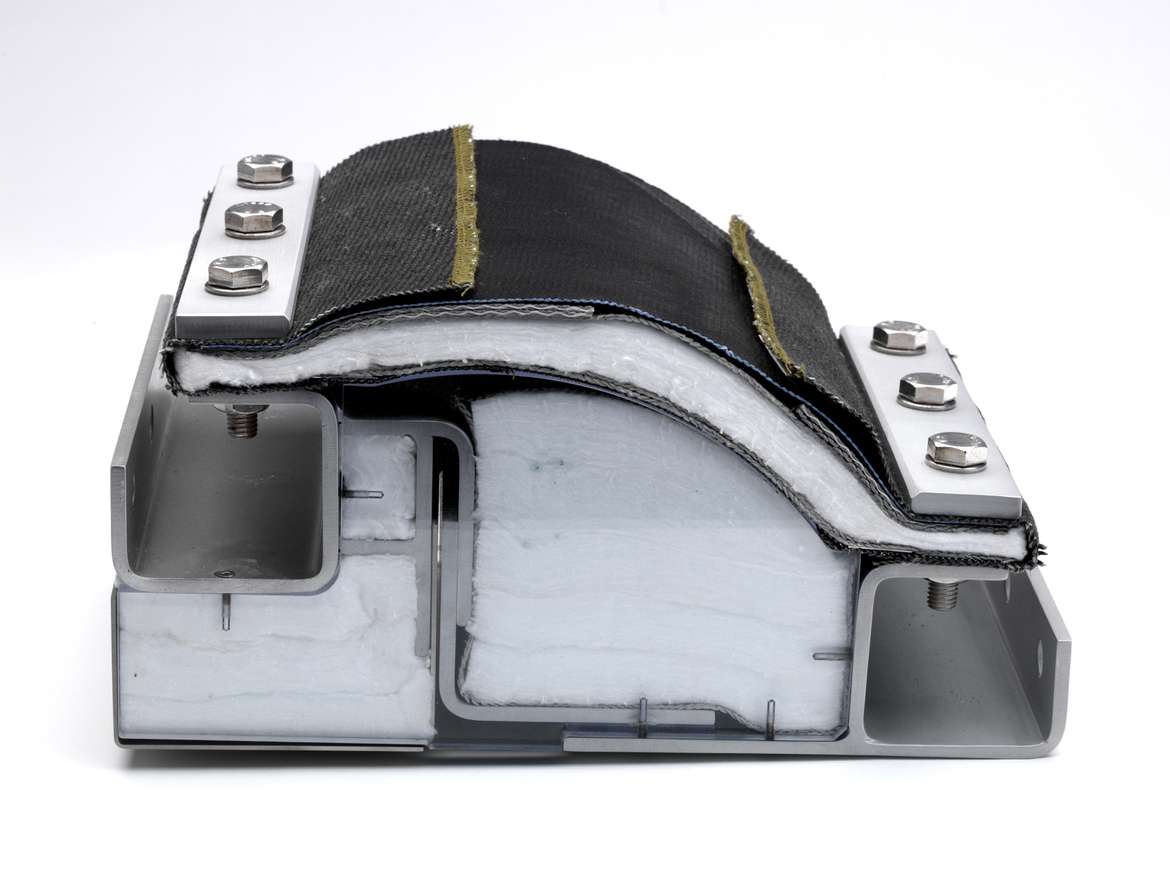

Combine-X ist speziell für Gasturbinensysteme ausgelegt. Typ G wird den Projektbedingungen, die durch die Steuereinheit bestimmt werden, welche die axialen und seitlichen Bewegungen misst, besonders gerecht. Dieser Kompensator ist mehrschichtig ausgelegt und besteht aus Wärmedämmschichten, einem Drahtgewebe, um die mechanischen Festigkeit der Komponente zu erhöhen, einer zusätzlichen Dichtungsschicht mit PTFE sowie einer externen Glasfaserschicht mit PTFE - beidseitig beschichtet. Eingebaut wurde die Kompensatoreinheit in den oberen Flansch, um die Temperatur allmählich zu reduzieren und die Wärmedehnung des oberen Balgteils an den WHRU-Kanal, der aus einem anderen Material besteht, anzupassen. Das sollte Risse in der Struktur vermeiden.

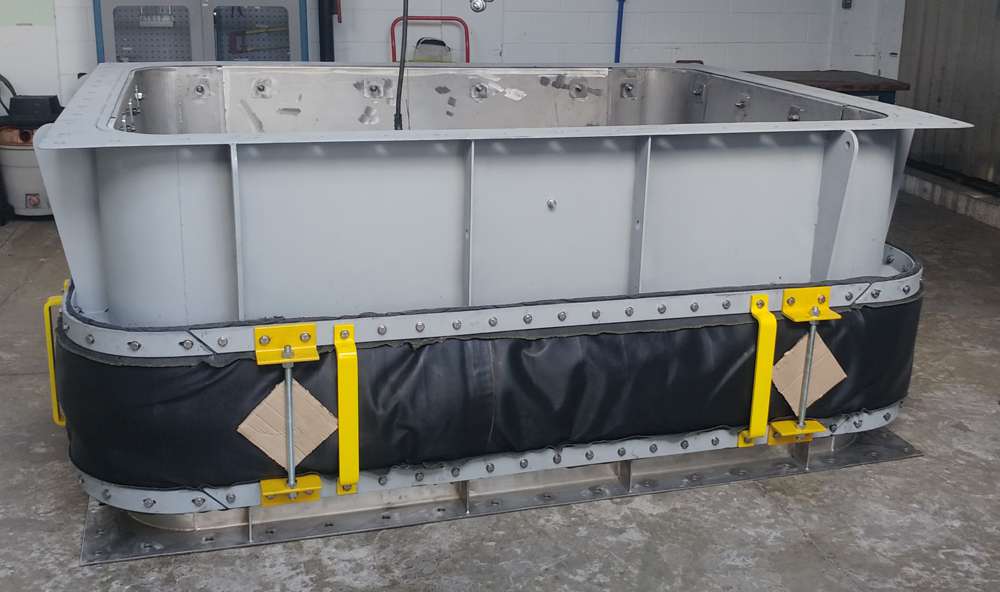

Die Einheit von EagleBurgmann verwandelt zwei Kompensatoren in eine Komponente und reduziert so die Anzahl der notwendigen Ersatzteile für die Instandhaltung. Gegenüber der vorherigen Lösung, die alle zwei Monate Unterbrechungen für eine Korrektur erforderte, ist Combine-X komplett bewehrt und erfordert so trotz harter Bedingungen keine Wartung.

Nach neun Monaten Betrieb nahm das "Reliability-Team" des Betreibers im August 2018 eine Endoskop- und Thermoanalyse des Kompensators vor. Alle internen Stahlkomponenten befanden sich in einem einwandfreien Zustand. Außerdem wurde im "kalten Flansch" sowie in der äußeren Schicht der Einheit wie erwartet eine niedrige Temperatur festgestellt.

EagleBurgmann lieferte für dieses Projekt das gesamte Engineering der Stahlkomponenten, alle Stahlträger des Kompensators sowie dessen Wärmedämmungen und stellte den korrekten Einbau und Einsatz der Kompensatoreinheit sicher. Schon bald nach dem Einbau stellte der Betreiber eine Steigerung bezüglich Verfügbarkeit der Ausrüstung, technischer Zuverlässigkeit sowie Betriebssicherheit fest.

Aufgrund der Komplexität dieses Vorhabens entschied sich der Betreiber, zunächst zwei Kompensatoreinheiten für eine FPSO zu kaufen. Inzwischen hat er sieben Kompensatoreinheiten für die standardisierte Ausrüstung aller seiner FPSO-Einheiten gekauft, die Kraft-Wärme-Kopplung für die Energieerzeugung nutzen.
